Gonilnik motorja BLDC

Brezkrtačni gonilnik DC je primeren za regulacijo hitrosti tri{0}}faznih enosmernih brezkrtačnih motorjev in lahko zagotovi regulacijo hitrosti zunanjega potenciometra, regulacijo hitrosti zunanje analogne napetosti in regulacijo hitrosti PWM zgornjega računalnika (PLC, mikrokrmilnik itd.). Hkrati ima voznik na voljo velik zagon navora, hiter zagon in zaviranje, preklapljanje naprej in nazaj, ročni in samodejni nadzor hitrosti.

Pošlji povpraševanje

Guangzhou Haoqing Mechanical And Electrical Equipment Co., Ltd. je eden vodilnih proizvajalcev in dobaviteljev gonilnikov bldc motorjev na Kitajskem. Dobrodošli pri nakupu visoko{3}}razrednega gonilnika bldc motorja, izdelanega na Kitajskem, tukaj v naši tovarni. Vsi izdelki po meri so visoke kakovosti in nizke cene.

Opis

Lastnosti

Nastavitev časa Acc/Dec
Vgrajena-nastavitev hitrosti avtodoma
Nastavitev največjega izhodnega toka P-sv
Zunanja nastavitev hitrosti potenciometra
Znova zaženite
Nastavitev hitrosti zunanjega analognega signala
Alarmni signal

Podatki voznika

Model: BLD120

Vrsta gonilnika	Gonilnik enosmernega brezkrtačnega motorja
DC / AC	DC
Primeren motor	3-fazni enosmerni brezkrtačni motor
Vhodna napetost	12VDC - 30VDC, nazivna napetost 24V
Izhodni tok	Največ 8A
Napetost Hallovega signala	5V
Hall pogonski tok	20 mA
Območje hitrosti motorja	0 vrt/min - 20000vrt/min
Zunanji potenciometer	10kΩ
Brezkrtačni gonilnik BLD120 DC je primeren za regulacijo hitrosti tri-faznih enosmernih brezkrtačnih motorjev z močjo pod 120 W in lahko zagotovi regulacijo hitrosti zunanjega potenciometra, regulacijo hitrosti zunanje analogne napetosti in regulacijo hitrosti PWM zgornjega računalnika (PLC, mikrokrmilnik itd.). Hkrati ima voznik na voljo velik zagon navora, hiter zagon in zaviranje, preklapljanje naprej in nazaj, ročni in samodejni nadzor hitrosti. Primeren je za enosmerne brezkrtačne motorje z napetostjo od 12V do 30V in močjo pod 120W.

Električne specifikacije

Parameter	Min	Tipično	maks	Enota
Vhodna napetost DC	12	24	30	V
Izhodni tok	-	-	8	A
Območje hitrosti motorja	0	-	20000	RPM
Napetost Hallovega signala	-	-	5	V
Hall pogonski tok	-	20	-	MA
Zunanji potenciometer	-	10	-	KΩ

Okoljski indikatorji

product-800-187

product-681-426

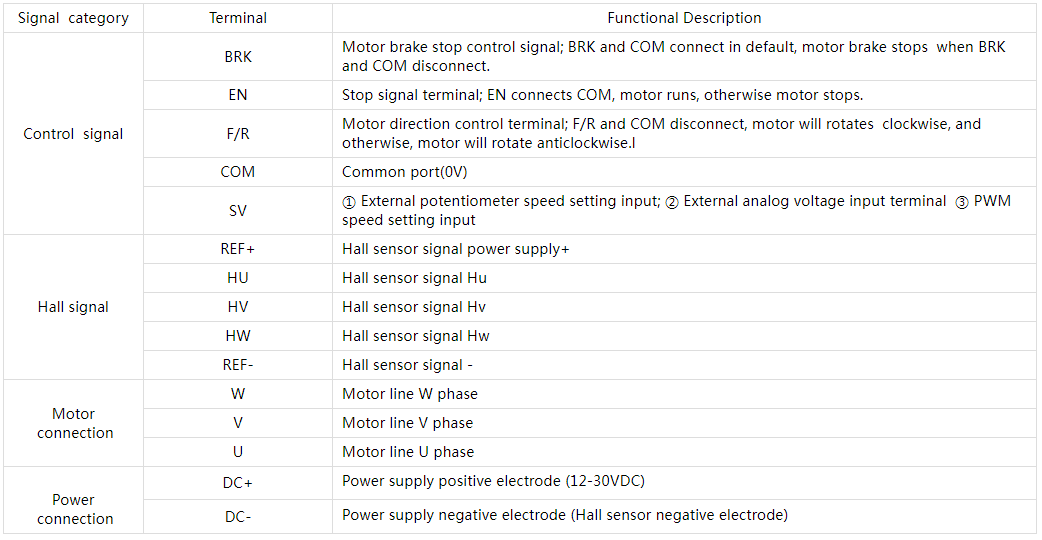

Opis signala vrat:

product-1042-540

Model: BLD300 V2

Vrsta gonilnika	Gonilnik enosmernega brezkrtačnega motorja
DC / AC	DC
Primeren motor	3-fazni enosmerni brezkrtačni motor
Vhodna napetost	14VDC - 56VDC
Izhodni tok	Največ 15 A
Napetost Hallovega signala	5V
Hall pogonski tok	12 mA
Območje hitrosti motorja	0 vrt/min - 20000vrt/min
Zunanji potenciometer	10kΩ
Metoda nadzora	Regulacija odprte in zaprte zanke
Brezkrtačni gonilnik BLD300 DC je primeren za regulacijo hitrosti tri-faznih enosmernih brezkrtačnih motorjev z močjo pod 300 W in lahko zagotovi regulacijo hitrosti z zunanjim potenciometrom, regulacijo hitrosti zunanje analogne napetosti in regulacijo hitrosti PWM zgornjega računalnika (PLC, mikrokrmilnik itd.) itd. Hkrati ima gonilnik velik zagon navora, hiter zagon in zaviranje, preklapljanje naprej in nazaj ter ročno in samodejno regulacijo hitrosti. Hkrati ima voznik na voljo velik zagon navora, hiter zagon in zaviranje, preklapljanje naprej in nazaj, ročni in samodejni nadzor hitrosti. Primeren je za enosmerne brezkrtačne motorje z napetostjo od 14V do 56V in močjo manjšo od 300W.

Opis izdelkov

product-835-517

product-682-456

product-1044-776

Model: BLD750

product-817-431

product-834-513

product-649-489

product-1097-508

product-1095-549

Model: BLD2200

Vrsta gonilnika	Gonilnik enosmernega brezkrtačnega motorja
DC / AC	DC/AC
Primeren motor	3-fazni enosmerni brezkrtačni motor
Vhodna napetost	AC100V - AC250V
Izhodni tok	Največ 10A
Območje hitrosti motorja	0 vrt/min - 10000vrt/min

Električne specifikacije

(1) Okoljska temperatura: 25 stopinj

Napajalnik	AC100V-250V enosmerni tok (Zmogljivost glede na izbiro moči motorja)
Največji vhodni tok	Ne več kot 10 A (glede na motor in nazivno obremenitev)
Največja moč	Največja moč je 2200 W (prekomerna moč motorja je strogo prepovedana)
Izolacijska upornost	Splošna temperatura﹥500MΩ
Izolacijska trdnost	Splošna temperatura in tlak 0,5 KV, 1 minuta

(2) Okoljski parameter

Metoda hlajenja		Naravno zračno hlajenje in prisilno zračno hlajenje
okolje	Pogoj	Izogibajte se prahu, oljni meglici in jedkim plinom
	Temperatura	0 stopinj -+50 stopinj
	Vlažnost	﹤80 % RH, brez kondenzacije, brez zmrzali
	Vibracije	5,9 m/s² maks
Rezervirana temperatura		-20 stopinj -+65 stopinj
Velikost		198 mm X 103 mm X86 mm
Teža		Približno 1 kg

product-633-433

Opis vratnega signala

Kategorija signala	Terminal	Funkcionalni opis
Indikatorska lučka	MOČ	Če zeleni indikator napajanja sveti, pomeni, da je napajanje normalno.
	ALM	Če rdeči indikator stanja počasi utripa, to pomeni čakanje; Hitro bliskanje pomeni delovanje; Vedno sveti, kar pomeni napake ali izklopljen-povezavi;
Vrata za krmilni signal	+5V1	Moč krmilnega signala + (notranja izhodna moč)
	VSP	Zunanji signal za nadzor hitrosti Nadzorni način: s povezavo s potenciometrom za spremembo VSP lahko dokonča 0 ~ 100 % nastavitev hitrosti. Razpon je 0-5V
	FG	Izhod impulza hitrosti motorja meri frekvenco tega signala. Nato ga pretvori v dejansko hitrost motorja.
	DIR	Smer vrtenja je krmiljena z visokim in nizkim električnim nivojem, motor naprej: povezan z GND1, obračanje motorja (v nasprotni smeri urinega kazalca); brez GND1 ali povezan z +5V, motor naprej (v smeri urinega kazalca)
	EN	Povezan EN z GND1, motor lahko deluje (stanje na spletu); brez priključenega ali visokega električnega vzvoda motor ne more delovati (stanje brez povezave in rdeča lučka še naprej delujeta)
Vrata za nadzor dvorane	+5V2	+ Hallova moč motorja
	HU	Vhod U faze signala Hallovega senzorja
	HV	Signal Hallovega senzorja V fazni vhod
	HW	Signal Hallovega senzorja W fazni vhod
	GND2	Hallovo napajanje motorja
Motor in moč	U,V,W	Trifazni izhodni-signal motorja
	AC1,AC2	Vhodna moč je AC100V-250V.
